#13 Techniques dans le radier

Jour 30.

La ventilation, la distribution d’eau, et l’électricité sont posées dans le radier pour le niveau principal. Il ne reste qu’à le couler.

Lecture du chantier

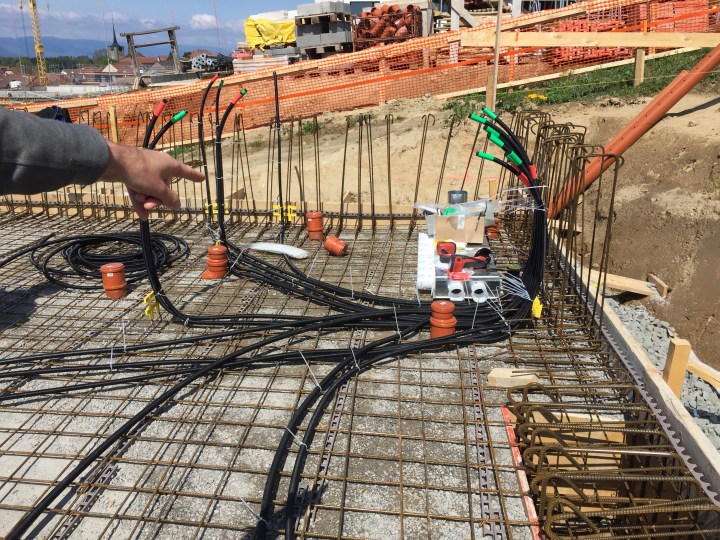

Pendant la pose, ça donnait ça :

img_4895
Pendant la réunion de chantier, la ventilation et la distribution d’eau sont en cours de pose.

Sur cette photo, nous voyons un « trou » en bas à droite : c’est une « griffe d’accroche » pour retenir la maison sur le terrain. Il y en a une deuxième dans la symétrie. Ça permet d’avoir une meilleur statique du bâtiment, tout en réduisant la quantité de béton sur l’ensemble du radier, et par ailleurs, cela simplifie le travail de maçonnerie.

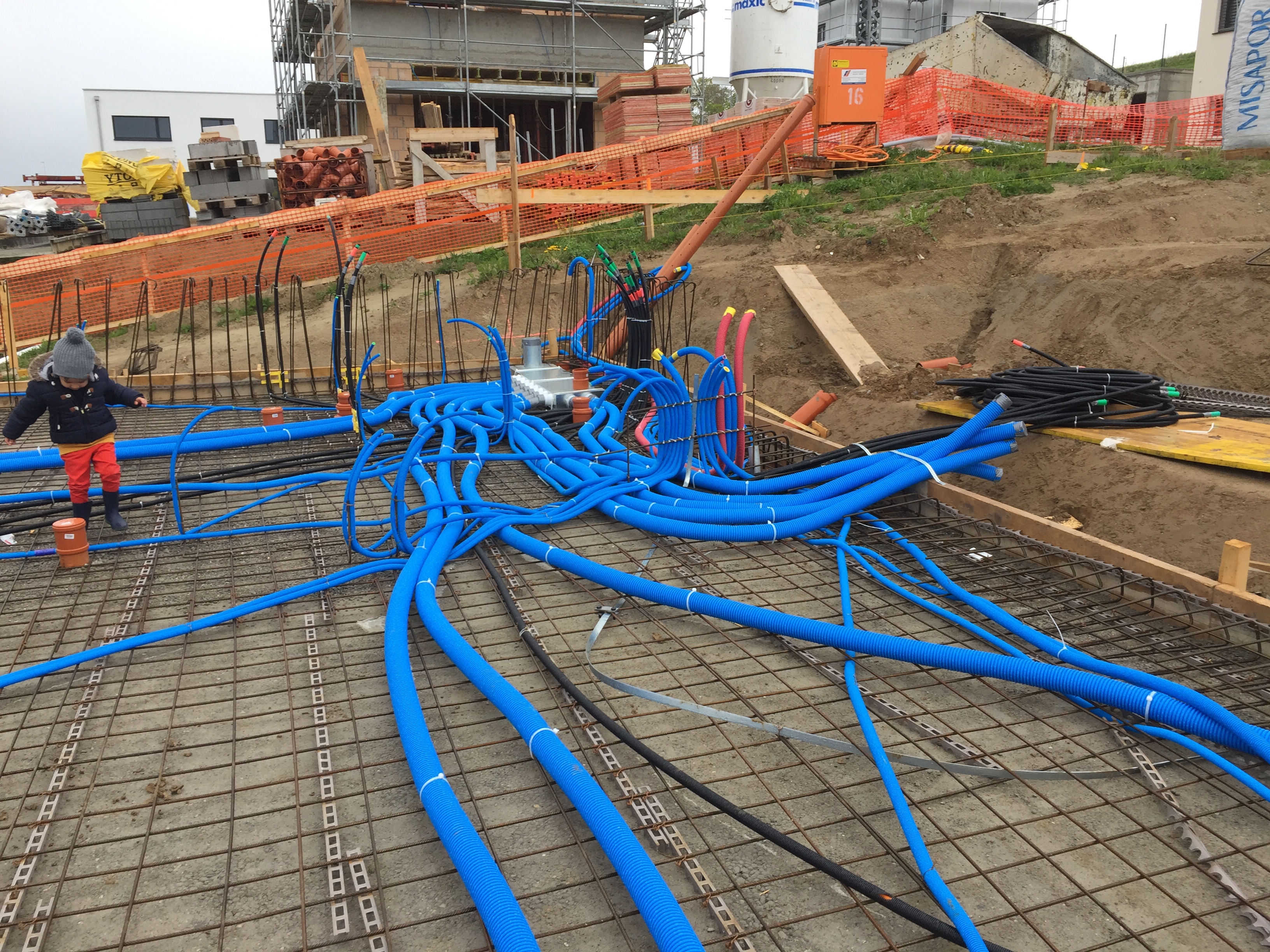

En fin de semaine, ça donne ceci :

img_4919
Ventilation, distribution d’eau, et électricité sont posés.

La légende pourrait être :

  • les gros tuyaux bleus sont pour la ventilation ;
  • les petits tuyaux bleus sont pour l’électricité, et ;
  • les tuyaux noirs sont pour l’eau (bouts rouges pour l’eau chaude, bouts verts pour l’eau froide).

Le local technique sera dans cette partie de la maison, d’où la convergence de toute la technique à cet endroit. Nous voyons aussi les tuyaux partir vers le niveau supérieur (à droite de la photo). Tout va passer dans l’escalier (qui sera en béton pour la statique du bâtiment).

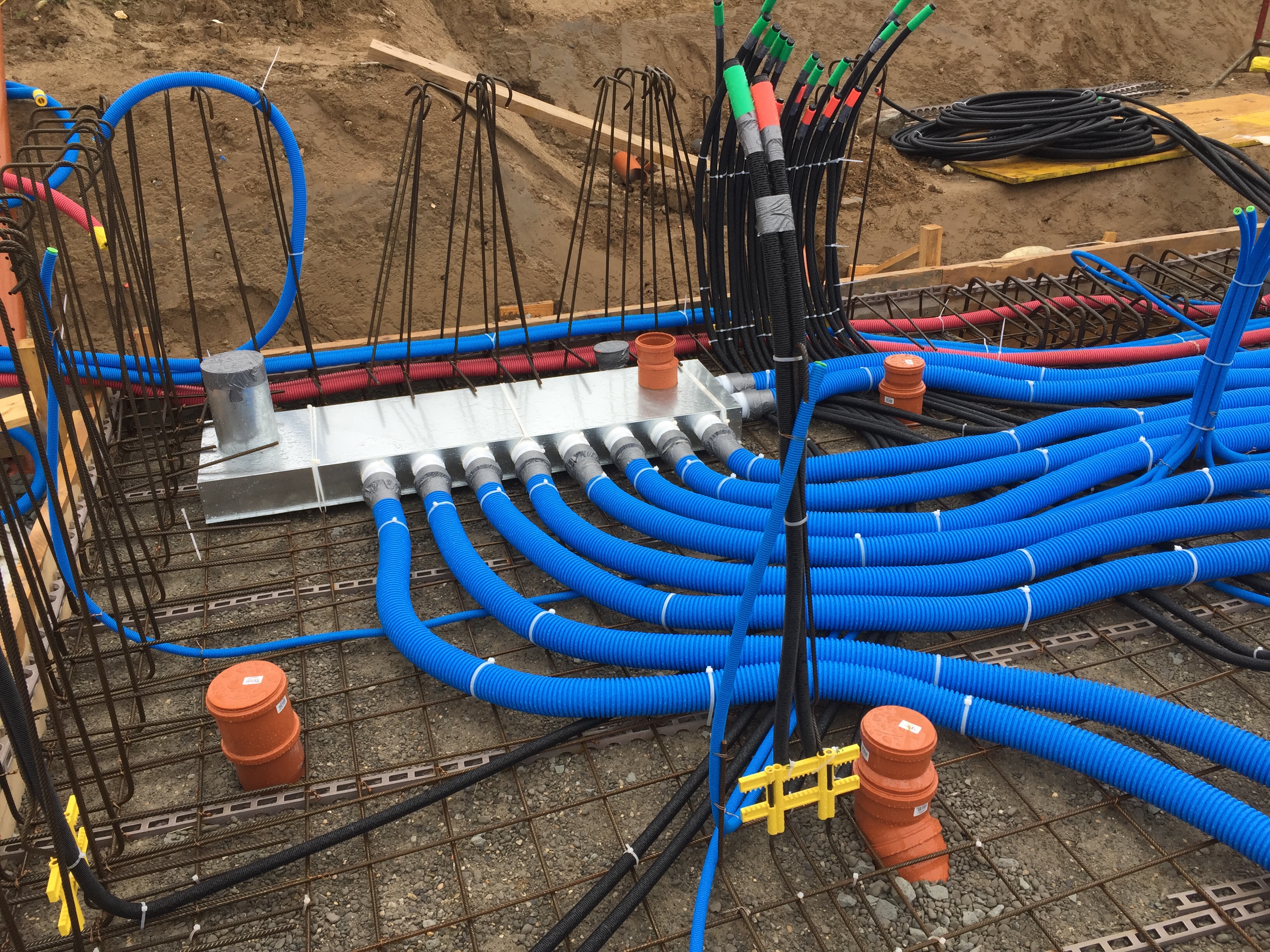

De plus proche, ça donne ceci :

img_4914
Sur la partie gauche, le « hub » pour la ventilation (boîte en métal). Sur la partie centre-droit, au fond, la distribution d’eau. Sur la partie droite, l’électricité qui veut grimper. Tout va monter dans le local technique, qui sera au-dessus du cellier.

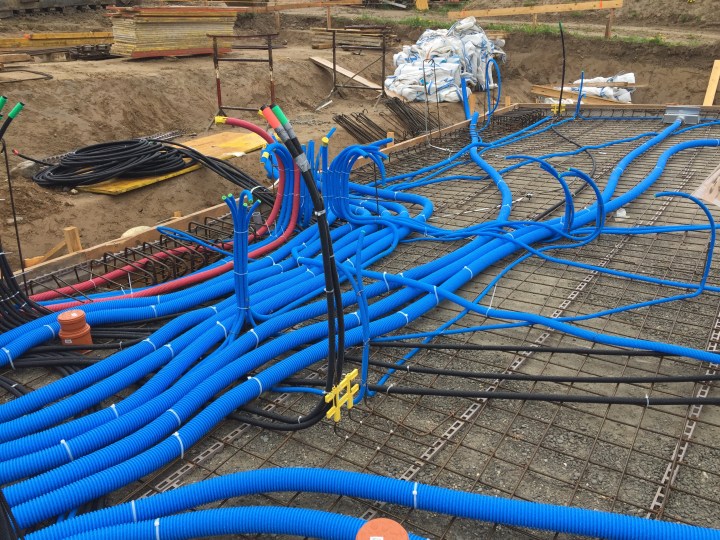

Si nous pivotons légèrement sur la droite :

img_4915
Ventilation, distribution d’eau, et électricité vont passer par l’escalier pour rejoindre les demi-niveaux supérieurs.

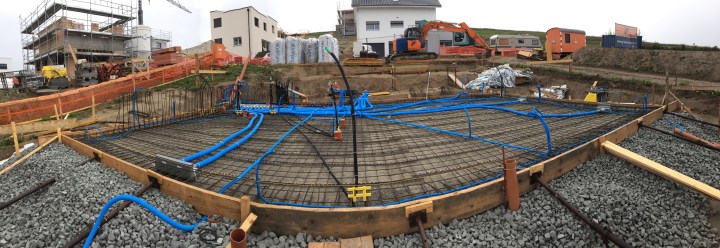

Avec une vue panoramique :

img_4922
Vue panoramique du chantier.

Nous voyons déjà les grilles de ventilation pour notre chambre à gauche, et deux dans l’espace de vie à droite contre la serre.

Prochaine étape : couler le béton pour noyer la technique, et passer aux demi-niveaux supérieurs. La bonne blague : ce samedi 4 mai et dimanche 5 mai, il s’est remis à neiger. Espérons que ça ne tienne pas pour lundi !




  • Bureau d’étude qui nous accompagne dans cette aventure : PranaHouse
  • Ventilation et sanitaire : Lecoultre
  • Électricité : JCD
  • Maçonnerie : Fonseca
